1Spesifikasi teknis

3.1 Mode kerja: sirkulasi dekat, setengah dekat, setengah terbuka.

3.2 Kebutuhan gas: O medis₂dan Medis₂O yang tekanan adalah 280kPa 600kPa.

3.3 Kesalahan nilai tekanan tidak melebihi ± 4% dari kalibrasi penuh.

3.4 O₂dan N₂O keduanya dilengkapi dengan regulator tekanan tertentu yang memiliki katup keselamatan.

3.5 Ketika tekanan sumber gas oksigen yang masuk ke mesin anestesi mencapai setidaknya 200 kPa ± 50 kPa, alarm akan muncul suara, yang akan berlangsung lebih dari 7 s.

3.6 Jangkauan flowmeter dari O_2,N₂O adalah:0.1 L/menit 10 L/menit

3.7 Aliran meter dilengkapi dengan O_2️N₂Perangkat pengontrol rasio O untuk memastikan konsentrasi Oksigen tidak kurang dari 25%

3.8 Tingkat aliran pasokan oksigen cepat:25 L/menit 75 L/menit

3.9 Kisaran penyesuaian konsentrasi gas anestesi evaporator:0% ∼ 5%, kisaran kesalahan konsentrasi adalah antara -20% dan +30%, dan tidak dapat melebihi -5% hingga +7.5% dari skala maksimum (tergantung pada jumlah yang lebih besar).

3.10 Ventilator anestesi

3.10.1 Mode ventilasi: IPPV, SIPPV, SIMV, MANUAL.

3.10.2 Frekuensi pernapasan: 2 kali/menit, ~ 99 kali/menit, kesalahan yang diizinkan: ± 15%.

3.10.3 Frekuensi ventilasi wajib intermiten: 2 kali/menit sampai 20 kali/menit, kesalahan yang diizinkan: ±15%.

3.10.4 I: E adalah 2:1 ∙1:8, kesalahan yang diizinkan:15%

3.10.5 Kisaran penyesuaian volume pasang surut: 50 ml ~ 1500 ml, kesalahan yang diizinkan: 100 ml dan kurang dari ± 20 ml, sisanya ± 15%.

3.10.6 Kisaran indikasi volume pasang surut: 20 ml ~ 1500 ml, kesalahan yang diizinkan: 100 ml dan ± di bawah 20 ml, sisanya ± 15%.

3.10.7 Kisaran penyesuaian tekanan pemicu inspirasi: -10cmH₂O 20cmH₂O, kisaran kesalahan yang diizinkan: ± 2cmH₂O atau ± 10% (tergantung pada jumlah yang lebih besar).

3.10.8 Tekanan Positif End-Expiratory: 2 20cmH₂O,kesalahan yang diizinkan: ± 2cmH₂O 或±20% (tergantung pada jumlah yang lebih besar).0 mewakili penutupan fungsi ini.

3.10.9 Tanda: setiap 100 napas ada napas dalam, dan waktu inspirasi adalah 1,5 kali dari nilai yang ditetapkan.

3.10.10 Tekanan keamanan maksimum: ≤ 12,5 kPa.

3.10.11 Batas tekanan: 1060cmH₂O, dan kisaran kesalahan yang diizinkan: ± 2cmH₂O atau ± 10% (tergantung pada jumlah yang lebih besar).

3.10.12 Alarm tekanan saluran udara: batas tekanan saluran udara atas rentang pengaturan nilai alarm adalah 560cmH2O, kesalahan yang diizinkan: ± 2cmH₂O, atau ± 20% (tergantung pada jumlah yang lebih besar), ketika nilai tekanan saluran udara mencapai tingkat alarm, ia akan memberikan alarm segera; dan tekanan saluran udara rendah batas nilai alarm kisaran: 050cmH2O,kisaran kesalahan yang diizinkan: ± 2cmH₂O, atau ± 20% (tergantung jumlah yang lebih besar)

3.10.13 Alarm ventilasi: kisaran nilai alarm batas ventilasi atas: 1 ′ 20 L/menit, kisaran kesalahan yang diizinkan: ± 20%; kisaran pengaturan nilai alarm batas ventilasi rendah: 0 ′ 19 L/menit, kisaran kesalahan yang diizinkan:± 20%.

3.10.14 Alarm volume pasang surut: rentang pengaturan nilai batas alarm volume pasang surut atas100-1500ml, rentang kesalahan yang diizinkan: ±20%; rentang pengaturan nilai batas alarm volume pasang surut rendah 0-1400ml,kisaran kesalahan yang diizinkan ± 20%.

3.10.15 Alarm konsentrasi oksigen: rentang penyesuaian nilai alarm batas konsentrasi oksigen bagian atas 21% ~ 99%, rentang kesalahan yang diizinkan: ± 5%; rentang penyesuaian nilai alarm batas konsentrasi oksigen rendah:18% ~ 80%, kisaran kesalahan yang diizinkan: ± 5%.

3.10.16 Alarm sesak napas: Alarm dimulai dalam 15 s ± 5 s jika tekanan terus lebih tinggi dari 10 cmH.₂O, dan volume pasang kurang dari 120m.

3.10.17 Alarm penurunan tabung: Alarm dimulai dalam 15s ± 5s jika tekanan terus-menerus lebih rendah dari 2cmH₂Oh,

3.10.18 Alarm tekanan tinggi terus menerus: Ketika tekanan sirkuit pernapasan anestesi terus lebih tinggi dari25cmH2O, dan akan mengirim alarm prioritas tinggi selalu dalam 15+1s..

3.10.19 Alarm baterai rendah (jika dilengkapi dengan baterai): Ketika daya siaga lebih rendah dari DC14 V, akan mengirim alarm, kisaran kesalahan yang diizinkan: ± 0,5 V.

3.10.20 Peringatan operasi baterai darurat (jika dilengkapi dengan baterai): Setelah daya AC dan DC dimatikan, baterai darurat dapat membuat ventilator berfungsi selama tidak kurang dari 30 menit,disertai dengan suara alarm

3.10.21 Alarm sinyal visual: sinyal alarm tetap tidak terganggu jika keadaan alarm tidak dihapus, waktu penundaan sinyal suara kurang dari 120 s.

3.10.22 Jangkauan pemantauan:

Jangkauan pemantauan tekanan saluran udara: -20~80cmH2O, kisaran kesalahan yang diizinkan: ±2cmH2O, atau ±10% (tergantung pada jumlah yang lebih besar)

Pemantauan volume ventilasi: 0 ~ 30L/menit, kesalahan yang diizinkan: ± 15%.

Jangkauan pemantauan konsentrasi oksigen: 15%~100%, kisaran kesalahan yang diizinkan: ± 2,5% persentase volume + konsentrasi gas2,5%

3.10.23 Kebisingan mesin anestesi dalam kondisi kerja normal tidak lebih besar dari 65dB ((A)

2. Ukuran dan Berat

2.1 Ukuran:

880 mm × 620 mm × 1420 mm

2.2 Berat:

125 kg

3. Pemasangan dan penyesuaian

3.1 Persiapan sebelum pemasangan

1. Konfirmasi mesin anestesi dan lampiran yang utuh, dan produk dalam wadah kemasan adalah sama seperti yang diperlukan dalam daftar pengiriman.Anda lebih baik menyimpan wadah kemasan dan gasket tahan kejut dengan baik untuk transportasi berikutnya.

2. ventilator berdasarkan Manual Pengguna.

3Periksa apakah Anda terbiasa dengan prinsip kerja, karakteristik struktur dan panel kontrol mesin anestesi dan sumber gas dari mesin medis terkompresi.₂dan N₂O untuk memastikan bahwa tekanan memenuhi persyaratan 280~600 kPa. Jika ia memasok gas dengan tabung, Anda juga harus memeriksa apakah gas di dalamnya cukup,kinerja dekompresor baik atau tidak, pemasangan adalah benar atau tidak.

4Periksa pasokan daya AC fase tunggal dari mesin anestesi untuk memastikan tegangan telah memenuhi persyaratan AC 220 V, 50 Hz dan memiliki perlindungan yang baik.Juga Anda harus memastikan bahwa baterai penyimpanan darurat telah terhubung dengan baik.

3.2 Pemasangan mesin anestesi

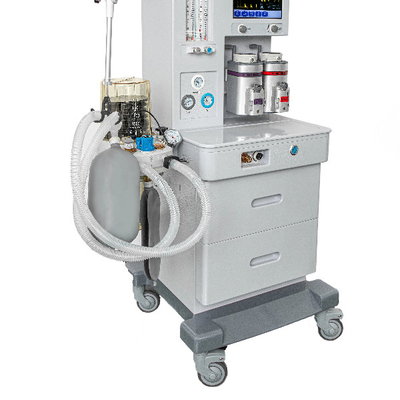

1. Pemasangan truk: Dua truk dengan perangkat pengunci harus dipasang di bagian depan mesin, dan dua tanpa perangkat pengunci dipasang di bagian belakang.
2. Dorong kerangka mesin ke posisi yang diharapkan dan langkah perangkat pengunci pada trukles untuk membuatnya stabil.
3. Pasang evaporator ke bracketnya sendiri pada mesin anestesi dan perbaiki evaporator dengan mengikat sekrup heksagon.

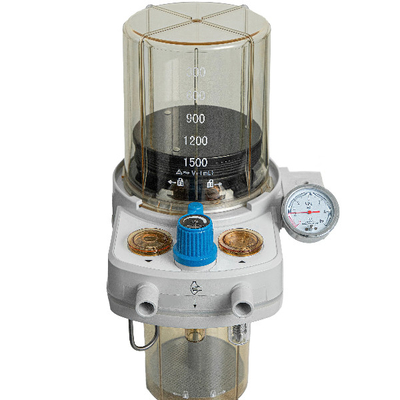

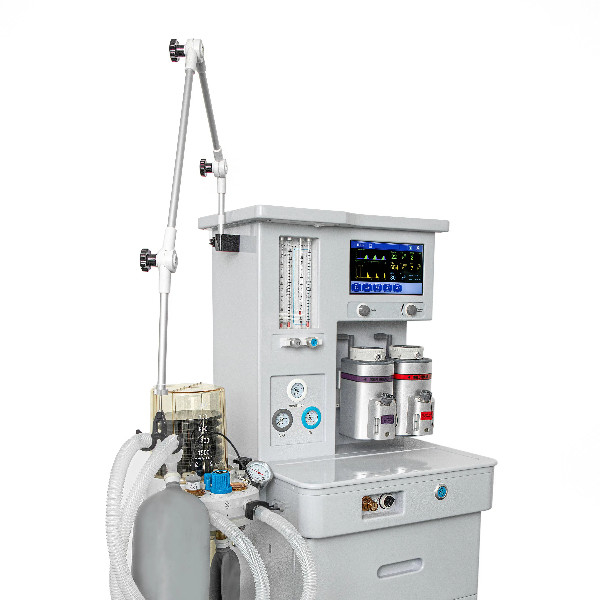

4. Pasang sirkuit pernapasan anestesi terpadu pada bracket yang terletak di sisi kiri dengan lengan pendukung (pada saat yang sama, konektor sinyal tekanan,produksi gas segar dan pasokan oksigen cepat telah terhubung dengan baik)Lalu sambung kantong penyimpanan gas.
5. Sonde konsentrasi oksigen harus dipasang pada antarmuka probe pemantauan konsentrasi oksigen dalam sirkuit pernapasan anestesi terpadu (lihat Gambar 2),dan kemudian menghubungkan garis sinyal pengambilan sampel konsentrasi oksigen di sisi kiri mesin anestesi ke probe konsentrasi oksigen.
6. Saluran udara sensor aliran harus dipasang pada port expiratory dalam sirkuit pernapasan anestesi,dan tempat sinyal aliran kartu fotoelektrik di sisi mesin anestesi di tengah saluran udara sensor aliran.
7. Pemasangan sensor konsentrasi oksigen adalah seperti yang diilustrasikan pada Gambar 3.Masukkan konektor pengambilan sampel sensor konsentrasi oksigen di sisi mesin anestesi ke sensor konsentrasi oksigenJika sensor konsentrasi oksigen rusak atau jika ditarik keluar setelah digunakan, dan steker siaga dapat dimasukkan ke lokasi sensor konsentrasi oksigen.
8. Sambungkan dua tabung pernapasan di konektor berbentuk Y (khusus dalam penyesuaian), satu menghubungkan ke port inspirasi sirkuit pernapasan,yang lain terhubung ke port expiratory anestesi sirkuit pernapasan melalui sensor aliran; dan konektor berbentuk Y terhubung ke paru-paru atau kantong penyimpanan gas simulasi.
9. Sambungkan mesin anestesi ke O terkompresi₂dan N₂O sumber oleh port input gas.
10. Pasang colokan mesin anestesi ke stopkontak AC 220V 50HZ dengan basis AC individu yang tertanam dengan baik.
