Deskripsi umum
1.1 Lingkup Aplikasi dan Fitur Utama

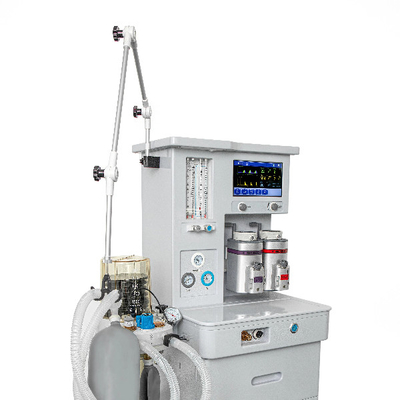

Mesin anestesi baru Bright A6 adalah peralatan anestesi yang diperlukan di ruang operasi, yang fungsi utamanya adalah untuk memberikan O2untuk pasien, dan membantu mereka menghirup anestesi dan mengelola pernapasan. Produk ini cocok untuk anestesi inspirasi pasien dan manajemen pernapasan dalam operasi.Produk ini cocok untuk anak-anak lebih dari 4 tahun dan orang dewasa.Tidak ada kontraindikasi mutlak tetapi kontraindikasi relatif yang seperti berjatuhan: pasien dengan pneumothorax dan emfisema mediastin dan mereka yang tidak dioperasi saluran dada,dan orang-orang yang menderita pendarahan paru-paru yang parah, bulla paru-paru, syok hipovolemik, infark miokard akut.

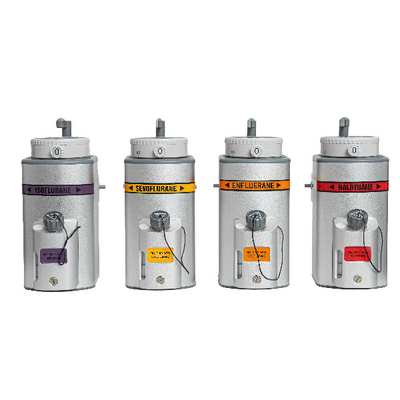

Mesin anestesi baru Bright A6 dilengkapi dengan penguap anestesi yang tepat, perangkat keamanan yang dapat menghindari anoksik, dan juga sistem alarm yang diperlukan.pneumatik dan kontrol gerakan elektronik anestesi ventilator dikendalikan oleh microcomputer dapat mengelola pasien. Semua bagian penghubung menggunakan antarmuka standar. penyerap soda kapur yang efisien dan besar dapat mengurangi napas berulang secara maksimal.
1.2 Lingkungan Kerja
Mesin anestesi New Bright A6 milik kelas I pasokan listrik internal bagian aplikasi tipe B dari peralatan medis umum yang didefinisikan dalam GB 9706.1-2020 "Peralatan listrik medis - Bagian 1:Persyaratan umum untuk keselamatan dasar dan kinerja dasar"
: ini adalah simbol untuk mewakili perangkat aplikasi Tipe B.
Mesin ini adalah peralatan normal yang IPX0, tapi itu bisa bekerja terus menerus.
Mesin ini bukan peralatan yang tahan ledakan, jadi tolong TIDAK gunakan mesin dalam keadaan dengan gas eksplosif atau mudah terbakar.
Lingkungan penggunaan normal dan kondisi pengujian kerja:
Suhu lingkungan: 10 - 40 °C;
️ Kelembaban relatif:≤ 80%;
Tekanan atmosfer: 96 kPa 104 kPa
Suplai gas:O2: Kisaran tekanan masuk: 280kPa 600kPa,tekanan nominal 400kPa;
N2O:Rentang tekanan masuk: 280kPa ≈ 600kPa,tekanan nominal 400kPa;
Sumber Daya: AC 220 V,50Hz Sumber daya AC fase tunggal dengan grounding perlindungan yang baik.
Daya masukan: 100 VA
Spesifikasi Fuse: Bagian daya jaringan: RF1-20 F2AL250V;
Baterai darurat: 5RF/F5AL250V.
Spesifikasi Baterai Darurat:DC14.8V-2.2AH
1.3 Persyaratan kompatibilitas elektromagnetik
Ventilator anestesi ini tidak boleh digunakan di lingkungan dengan radiasi yang kuat dan gangguan elektromagnetik yang kuat, misalnya MRI.kinerja perangkat akan dipengaruhi secara merugikan dalam berbagai tingkat.
2 Fitur Struktur dan Prinsip Kerja

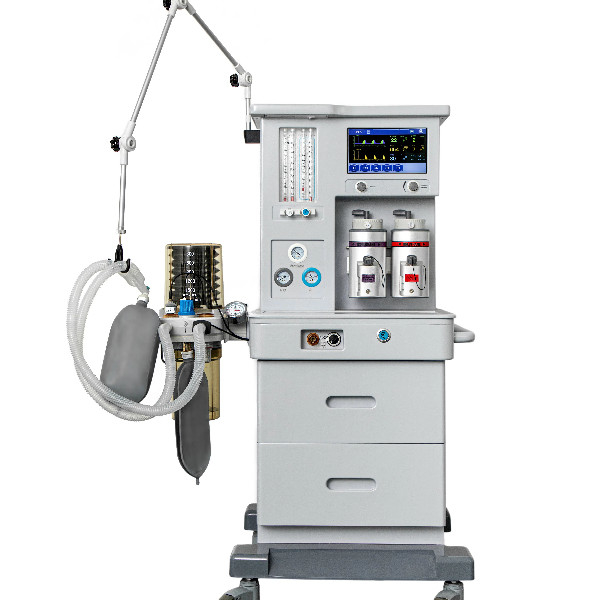

Mesin anestesi terdiri dari rak, flow meter, evaporator anestesi, sirkuit pernapasan anestesi dan ventilator AV-2000A.
2.1 Unit Utama
Mesin anestesi menggunakan O2, N2O ((gas Nitrous Oxide) yang berasal dari tabung gas atau sistem gas pusat di rumah sakit.2Tekanan dari semua gas harus 280kPa~600kPa.Ada filter di pintu masuk sumber gas untuk mencegah yang lebih besar dari 100μm masuk ke sistem kerja mesin.
Penyambungan pipa masuk sumber gas dari mesin anestesi didedikasikan untuk jenis gas yang sama dan tidak dapat ditukarkan, yang dapat mencegah koneksi gas yang salah.Berbagai muncung sumber gas dan pipa sumber gas semuanya ditandai dengan logo yang sesuai. Pipa oksigen ditandai dengan2??, pipa nitrous oxide ditandai dengan N2O, dan pipa udara ditandai dengan Air.
Setelah dikompres O2masuk ke mesin, O2dan N2O dicampur menjadi satu gas yang akan dibagi menjadi lima gas. gas pertama terhubung ke perangkat pemantauan tekanan untuk memantau tekanan pasokan gas masukan.Yang kedua akan mengarah ke outlet gas segar setelah terhubung ke katup suplai oksigen cepat; yang ketiga masuk ke flowmeter setelah dikompresi lagi; yang keempat akan terhubung ke ventilator anestesi, dan akan menjadi gas pendorong ventilator;yang kelima terhubung ke katup keselamatan (tekanan knalpot lebih dari 600kPa) untuk mencegah bahaya yang disebabkan oleh tekanan keluaran yang berlebihan ketika pelanggan menggunakan sistem pipa gas medis untuk ventilasi.
Setelah terkompresi nitrous oxide masuk ke dalam mesin anestesi, masing-masing akan dikompresi lagi dan kemudian akan masuk ke flowmeter,cara lain terhubung ke katup keselamatan (dengan tekanan knalpot lebih dari 600kPa) untuk mencegah pelanggan menggunakan sistem pipa gas medis untuk ventilasi, yang dapat menyebabkan bahaya karena tekanan output yang berlebihan.
Aliran meter menyesuaikan semua gas dan mengangkut gas campuran ke penguap anestesi, dan kemudian gas campuran,bersama dengan anestesi akan dikirim ke sirkuit pernapasan anestesi oleh saluran keluar gas segarRute lain diangkut ke ACGO, sementara hanya satu rute yang berventilasi.
Sebuah pengatur tekanan harus digunakan ketika menggunakan silinder.Pengatur tekanan dapat memastikan stabilitas tekanan keluaran ketika tekanan masuk adalah 1000kpa dan tekanan dari port keluaran tidak lebih dari 8kpa.Ada katup keselamatan di ujung output penyesuai, jika ada kerusakan atau jika tekanan output terlalu tinggi karena alasan buatan manusia,katup pengaman akan mengeluarkan gas secara otomatis untuk membuat tekanan output mencapai nilai nominalTekanan knalpot dari katup keselamatan tidak kurang dari dua kali lebih besar dari tekanan masuk nominal.
2.2 Anestesi sirkuit pernapasan
sirkuit pernapasan anestesi, adalah semacam alat jalur gas yang terhubung ke pasien fungsi utamanya adalah untuk memberikan gas campuran anestesi ke pasien, dan sementara itu,pasien dapat menyelesaikan pernapasan normal seperti menghirup oksigen dan menghirup CO2Dalam modus otomatis, pasien' pernapasan dikendalikan oleh mesin; sementara dalam modus manual, pasien' pernapasan dikendalikan oleh mesin.pasien' pernapasan dikendalikan oleh dokter melalui cara menekan tas kulit yang terhubung ke sirkuit.
2.3 Ventilator anestesi
Ventilator anestesi menggunakan AV-2000A pengemudi gas dan ventilator kontrol listrik
Tekanan kerja ventilator anestesi saat mengemudi adalah 300kPa, aliran ≤ 200L/menit.
Oksigen yang mendorong ventilator anestesi akan membentuk volume gas tertentu melalui katup pengatur aliran, yang melewati sirkuit ventilasi untuk mendorong gerakan tas lipat,Dengan demikian melakukan ventilasi mekanis untuk pasienAliran napas maksimum ventilator anestesi ≤ 60L/menit, tekanan maksimum ≤ 6kPa.
Ventilator anestesi mengadopsi katup elektromagnetik berkecepatan tinggi, sensor aliran sensitivitas tinggi, sensor tekanan dan sistem kontrol chip tunggal dan dapat bekerja stabil 10s setelah menyalakannya.Ventilator dapat mengventilasi pasien secara mekanis sesuai dengan frekuensi yang ditetapkan, rasio I/E dan volume pasang surut ketika anestesi bekerja dan pasien kehilangan kesadaran untuk bernapas sendiri;ventilator anestesi akan bersama-sama dengan pasien respirasi sinkron ketika pasien memiliki kesadaran untuk bernapas sendiri setelah operasi.
Jika sirkuit pernapasan anestesi tetap dalam keadaan kontrol manual, ventilator anestesi juga dapat memantau dan menunjukkan volume pasang, frekuensi ventilasi dan tekanan saluran udara dll.Meskipun tidak berperan dalam kontrol pernapasan.
